RFN片式微波電阻器AlN
RFN Chip microwave resistors AlN
● 特征 features
終端負載電阻器，使用在具有高功耗的高頻電路中，安裝在適當?shù)纳崞魃希诟哳l功率下具有低的駐波比。 該產品符合環保RoHS要求。
These high power devices are designed to dissipate power in R.f.Circuits when mounted to an appropriate heat sink. The terminatons provide a low VSWR under maximum power condition. RoHS conformity with the requirements of environmental protection.
● 材料
|
基片： 氮化鋁 Substrate:AlN ceramic |
|
蓋板： 氧化鋁 Cover:Alumina ceramic |
|
導電膜： 厚膜 Resistive element: Thick film |
|
引出帶： 鍍錫（銀 金）銅帶 Terminal tensile:Copper Sn (Ag Au) |
|
散熱片： 銅鍍鎳 Mounting flange:Copper of planting nickel |
●技術說明 TECHNICAL SPECIFICATIONS
|
標稱阻值 (Resistance value) 50Ω |
|
阻值精度 (Resistance tolerance) ±2% |
|
工作頻率 (Frequency) DC-3GHz |
|
駐波比 (VSWR) 1.15：1 |
|
工作溫度 (Work temperature) -55~ 125℃ |
● 尺寸 Size

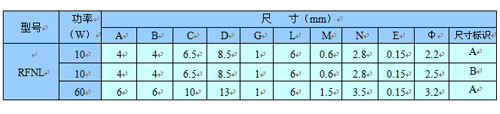

● RFNL型
● 外形尺寸 DIMENSIONS
● RFNT型
● 外形尺寸 DIMENSIONS

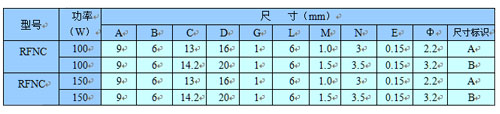

●RFNC型
● 外形尺寸 DIMENSIONS

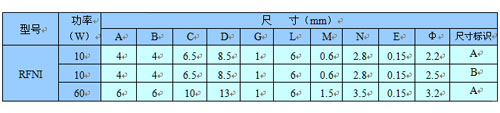

●RFNI型
● 外形尺寸 DIMENSIONS
